вторник, 7 ноября 2017 г.

ФОРСУНКА Common Rail BOSCH 3-его ПОКОЛЕНИЯ

      Представилась возможность разобраться с конструкцией последних BOSCH-евских форсунок. В частности ниже показан сборочный чертеж управляющего узла форсунки 0445110369, тип CRI2-18 W/O VCC. Так же ранее была изучена форсунка 0445В76315. Конструкция управляющих узлов названных форсунок идентичная.
      Не считая, что эти форсунки по конструкции проще всех предыдущих, создается впечатление, что BOSCH сделал шаг назад в совершенствовании системы дизельного впрыска.
      Возможно, кто-то аргументировано может пояснить их прогрессивность? За счет чего у этих форсунок быстродействие выше, чем у пьезо? Каково назначение стерженька над клапаном, и как он ведет себя в процессе работы? Может быть, я что-то не доглядел в конструкции?






понедельник, 26 июня 2017 г.

РЕГУЛИРОВОЧНЫЕ ШАЙБЫ В ФОРСУНКАХ CR BOSCH


           Разобравшись с конструкцией управляющего узла электромагнитной форсунки Common Rail BOSCH, с целью выяснить на что влияет изменение размеров регулировочных шайб форсунки, с позиции механики можно сделать вывод:
- увеличение голубой шайбы приведет к уменьшению давления шарика на седло клапана и увеличению хода шарика и наоборот;
        - увеличение зеленой шайбы приведет к уменьшению давления шарика на седло клапана и увеличению электромагнитного зазора между якорем и электромагнитом и наоборот;
- увеличения красной шайбы приведет к увеличению давления шарика на седло клапана и наоборот.
И ещё, чтобы при ремонте форсунки восстановить расчетное значение величины подъема шарика и величину воздушного зазора меду якорем и электромагнитом, в следствие проседания шарика в процессе износа клапана и последующего перешлифовывания поверхности седла клапана, нужно уменьшить на такую же величину на какую опустился шарик толщину голубой и зеленой шайбы.
В форсунке имеется также шайба под пружиной прижимающей иголку к седлу в корпусе распылителя (на рис. поз.16). При этом известно, что пружина иглы распылителя в форсунке CR для функционирования форсунки необязательна и устанавливается для предотвращения заброса газов из камеры сгорания при отсутствии давления в аккумуляторе, а также, чтобы при неработающем двигателе из форсунки не вытекала топливо. Тем не менее, увеличение толщины этой шайбы приведет к тому, что распылитель будет открываться при большем давлении  под иголкой и наоборот. Последнее можно использовать для компенсации изменения давления открытия распылителя при уменьшении площади активного сечения иголки в случае ремонта распылителя.



Самый недорогой и эффективный ремонт электромагнитных форсунок CR BOSCH заключается в першлифовывании седла управляющего клапана форсунки с проведением, до и после его обработки, соответствующих замеров и корректировки на необходимую величину толщины её регулировочных шайб. Также, в случае необходимости, можно произвести притирку конуса иглы распылителя с последующей коррекцией ширины линии контакта его запорных конусов и заменить дефектное тифлоновое уплотнение и шарик, восстановить гидравлическую плотность сопряжения шток-гильза мультипликатора.

Тел. +375 29 6560658
E-mail: alekskrez@mail.ru






воскресенье, 25 июня 2017 г.

"ПРОСТОЙ" СПОСОБ РЕМОНТА РАСПЫЛИТЕЛЕЙ



Самый простой способ заставить отработавший свой ресурс распылитель снова пылить заключается в следующем: иголка распылителя ...................................
..................................
..................................
..................................
............................................
............................................
...........................................
...........................................
...........................................
...........................................
...........................................
..........................................
..........................................
.........................................
...........................................
...........................................
.............................................
...............................................
.............................................
..............................................
............................................
...............................................
...............................................
будут идеально подогнаны друг к другу. Однако распылитель после этого лучше работать не станет. Чтобы он заработал .........................................................................................................
.........................................................................................................
.........................................................................................................
Разумеется это принципиальная схема ремонта, без тонкостей и особенностей подхода к ремонту распылителей разной конструкции.

Восстановительный ремонт распылителей всех типов
Тел. +375 29 6560658
E-mail: alekskrez@mail.ru




воскресенье, 18 июня 2017 г.

СТАНКИ HARTRIDGE ИЛИ МАШИННО-РУЧНАЯ ДОВОДКА?

        Одной из основных операций восстановительного ремонта распылителей форсунок дизельных двигателей является шлифование (правка) конуса иглы распылителя. Все кто этим занимается так или иначе сталкивались с вопросом покупать ли станок HARTRIDGE HH008 для шлифования конуса иглы распылителя, который стоит около 24 000 фунтов стерлингов, или проектировать и изготавливать его самому. Затем нужен станок НН034 для притирки седла в корпусе распылителя, который стоит немногим меньше вышеназванного.

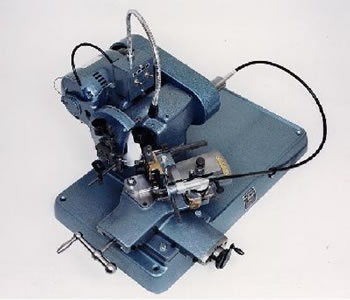

Станок HARTRIDGE HH008 для шлифования иглы распылителя
         Надо полагать станки НН008 и НН034 хорошее оборудование, но цены? Поэтому возникает вопрос, когда они окупятся и, главное, так ли они необходимы?
         Наша технология ремонта распылителей не подразумевает использования дорогостоящего оборудования для шлифования конуса иголки и удаления дефектов с поверхности рабочего конуса внутри корпуса распылителя.
        Конечно, перешлифовать конус иглы распылителя на станке HARTRIDGE можно,  «стереть» дефекты с поверхности седла в корпусе распылителя с помощью притиров, сохранив её макро и микро-геометрию тоже можно, но не реально. После такой операции отремонтированный распылитель будет стоить дороже нового. Все что можно сделать на станках "для притирки седла в корпусе распылителя" реально, это стереть нагар с поверхности седла, а затем, перешлифовав иголку поставить её на место, и распылитель, возможно, станет работать лучше, так как конус иголки станет больше, и его рабочая кромка будет касаться поверхности седла выше места износа.
        В свое время мы делали притиры как с мягкого, так и с твердого так и со сверхтвердого материала. Это себя не оправдало.
        В результате долгих экспериментов и многолетней практики мы остановились на методе ..............................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
, т.е. применили так называемый метод машинно-ручной доводки сопрягаемых поверхностей деталей работающих в паре.
        Хочу обратить внимание, что для правки конуса иглы необходимо иметь
..........................................................................................................................................
..........................................................................................................................................
..........................................................................................................................................
..........................................................................................................................................

Бруски и алмазная пасты для шлифования иглы распылителя.
        Метод не простой, требует наличия необходимой сноровки, но не требует дорогостоящего оборудования.
